Eno prvih vprašanj pri načrtovanju brizganja plastike je:
Enotnega cenika ni. Preprosto orodje lahko stane nekaj tisoč evrov, medtem ko lahko večje, večgnezdno ali tehnično zahtevno serijsko orodje doseže več deset tisoč evrov ali bistveno več. Cena je odvisna od izdelka, količin, zahtevane življenjske dobe, materiala, toleranc, površin in tehničnega koncepta.
V Plastitu zato cene orodja ne obravnavamo ločeno. Pomembnejše vprašanje je: Katera tehnična rešitev zagotavlja najnižji skupni strošek proizvodnje in potrebno zanesljivost skozi celotno življenjsko dobo projekta?
1. Kaj določa ceno orodja za brizganje?

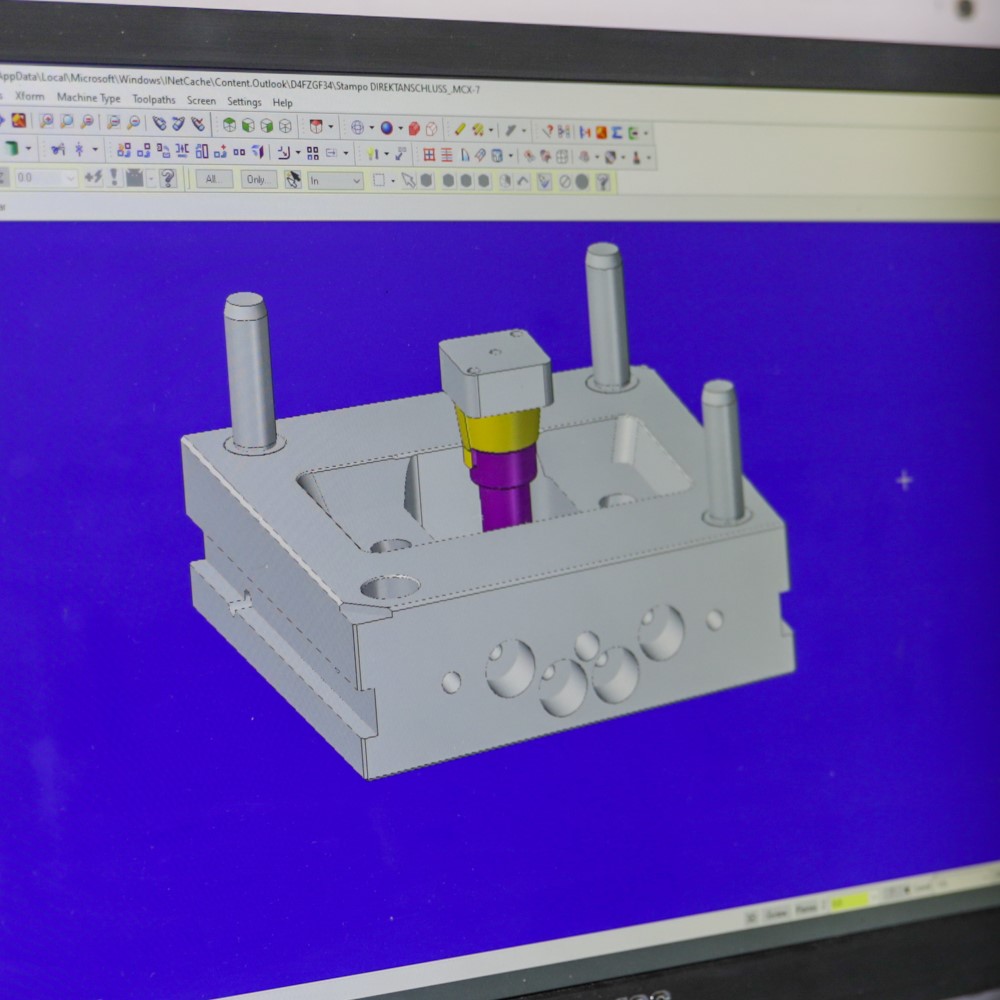

Glavnino stroška predstavljajo konstrukcija, natančna mehanska obdelava, standardni in namenski elementi, sestava, preizkušanje ter čas, potreben za izdelavo zanesljivega serijskega orodja.
Velikost in geometrija izdelka
Večji izdelek praviloma zahteva večje ohišje orodja, več orodnega jekla, daljše čase obdelave in večji brizgalni stroj. Globoka rebra, zahtevne delilne ravnine in kompleksna notranja geometrija dodatno povečajo zahtevnost izdelave.
Podrezi, drsniki in gibljivi elementi
Če izdelka ni mogoče razkalupiti samo z odpiranjem orodja, so potrebni dodatni mehanizmi, kot so drsniki, poševni izmetači, hidravlična jedra ali drugi gibljivi elementi.
Dober pristop DFM (Design for Manufacturing) lahko del zahtevnosti odpravi že pred izdelavo orodja.
Število gnezd
Enognezdno orodje izdela en kos na cikel, večgnezdno pa več enakih kosov hkrati. Več gnezd poveča začetno investicijo, vendar lahko pri dovolj velikih količinah bistveno zniža ceno posameznega izdelka.
Optimalno število gnezd določimo glede na letne količine, čas cikla, velikost stroja in ciljno ceno kosa.
Hladni ali vročekanalni sistem
Hladni kanal je praviloma enostavnejši in cenejši. Vroči kanal poveča začetno investicijo in zahtevnost vzdrževanja, vendar lahko zmanjša odpad materiala, izboljša dolivanje in poveča proizvodno učinkovitost.
Orodno jeklo in življenjska doba
Orodje za omejeno serijo ne potrebuje enake konstrukcije kot orodje za več sto tisoč ali milijone ciklov.
Kaljena jekla, obrabno odporni vložki in kakovostnejši elementi povečajo začetno investicijo, vendar so pri dolgoročnih projektih pogosto nujni za stabilno proizvodnjo.
Površine in vizualne zahteve
Tehnična površina je manj zahtevna kot visok sijaj, optična površina ali posebna tekstura. Poliranje, EDM, lasersko teksturiranje in stroge vizualne zahteve pomenijo dodatne proizvodne postopke.

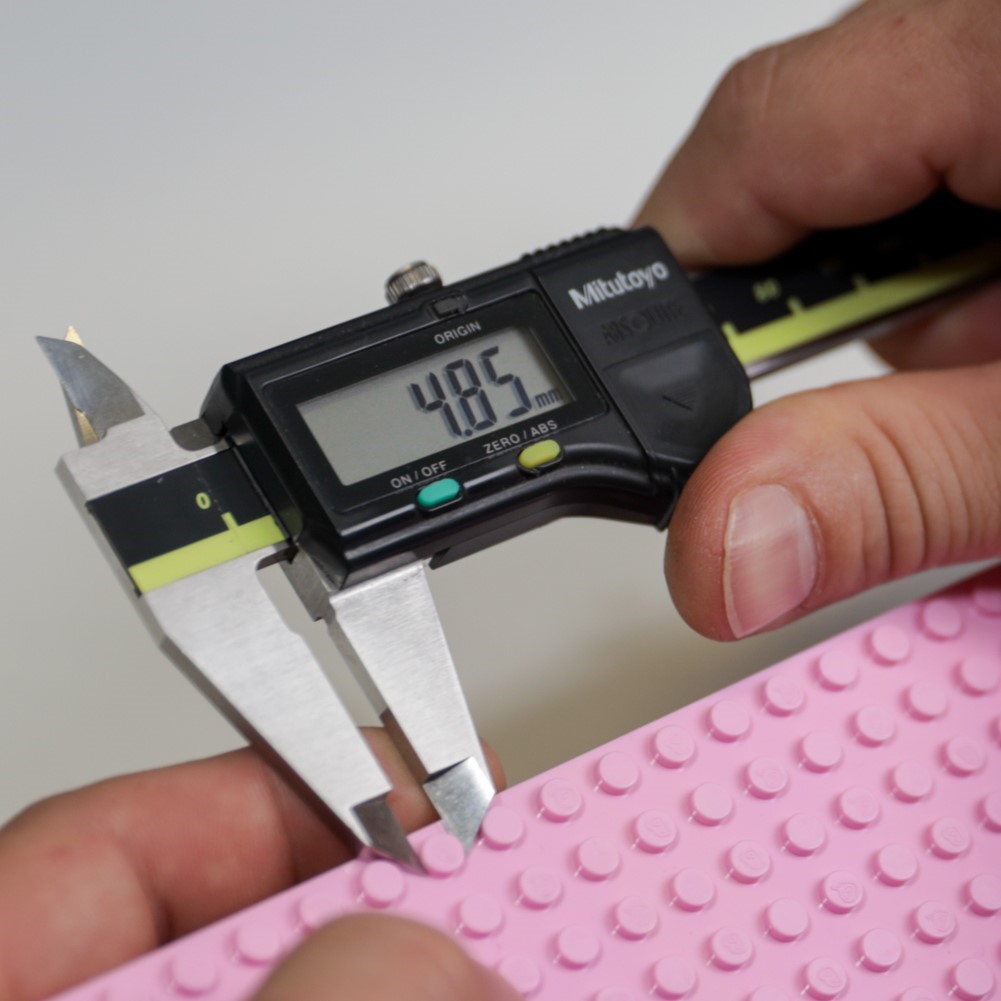

Tolerance in kakovostne zahteve
Ozke tolerance lahko zahtevajo natančnejšo obdelavo, dodatne vložke, boljši nadzor temperature, zahtevnejše vzorčenje in stabilnejši koncept orodja.
Pri avtomobilskih in drugih nadzorovanih projektih so lahko potrebne tudi dodatne validacije in dokumentacija.
2. Zakaj sta lahko dve ponudbi za isto orodje zelo različni?
Dva dobavitelja lahko prejmeta isti 3D model in ponudita zelo različni ceni. To ne pomeni nujno razlike v marži – pogosto ponujata dve različni tehnični rešitvi.
Razlike so lahko v:
- izbiri jekla,
- standardu ohišja orodja,
- številu in tipu drsnikov,
- konceptu hlajenja,
- vročekanalnem sistemu,
- številu gnezd,
- predvideni življenjski dobi,
- stopnji avtomatizacije,
- vzorčenju in validaciji.
Nižja cena orodja je prednost samo, če orodje skozi zahtevano življenjsko dobo zanesljivo proizvaja zahtevane kose, v zahtevanem ciklu in kakovosti.
3. Okvirni cenovni razredi – zakaj jih moramo uporabljati previdno
Za začetno planiranje je smiselno govoriti o okvirnih razponih. Na evropskem trgu se lahko preprosta serijska orodja začnejo pri nekaj tisoč evrih.
Srednje zahtevna jeklena orodja so pogosto v območju več deset tisoč evrov, velika, večgnezdna, 2K, visoko avtomatizirana ali tehnično zelo zahtevna orodja pa lahko presežejo 100.000 EUR.
To so namenoma široki razponi. Za uporabno ponudbo potrebujemo vsaj 3D model, material, predvidene količine, življenjsko dobo, površinske zahteve in pomembne tolerance.
4. Cena orodja proti ceni izdelka
Najcenejše orodje ni vedno najcenejša proizvodna rešitev. Višja investicija v več gnezd, boljše hlajenje, vroči kanal ali avtomatizacijo lahko dolgoročno zmanjša stroške proizvodnje.
- krajši čas cikla,
- manj dela,
- manj odpadnega materiala,
- nižji stroški stroja na kos.
Pri serijski proizvodnji je pravilna primerjava pogosto: investicija v orodje + strošek proizvodnje skozi življenjsko dobo projekta.
5. Kdaj se splača večgnezdno orodje?
Če eno gnezdo brez težav pokrije letno potrebo, dodatna gnezda morda niso smiselna.
Pri večjih količinah pa lahko 2-, 4- ali večgnezdno orodje močno poveča kapaciteto na cikel. Točko preloma določimo iz dodatne investicije in prihranka pri vsakem izdelku.
6. Kako lahko znižamo strošek orodja?
- Odpravimo nepotrebne podreze ali jih prilagodimo orodju prijazni geometriji.
- Uporabimo enakomerne debeline sten in ustrezne snemalne kote.
- Stroge tolerance uporabimo samo tam, kjer so funkcionalno potrebne.
- Pri kompatibilnih kosih preverimo možnost družinskega orodja.
- Število gnezd prilagodimo realnim količinam.
- Površinske zahteve prilagodimo funkciji posamezne površine.
- DFM izvedemo pred dokončno določitvijo koncepta orodja.
Varčevanje na kritičnih jeklih ali komponentah lahko kasneje povzroči višje stroške vzdrževanja, daljši cikel ali težave s kakovostjo.
7. Katere podatke potrebujemo za natančno ponudbo?
- 3D CAD model izdelka
- 2D risbo s funkcionalnimi tolerancami, če obstaja
- izbran ali predviden polimer
- letne in življenjske količine
- zahtevano življenjsko dobo orodja
- površino oziroma teksturo
- barvo in vizualne zahteve
- zahteve za insert moulding, overmoulding ali montažo
- zahteve za kakovost in validacijo, npr. FAI ali PPAP
8. Kako k ceni orodja pristopamo v Plastitu
V Plastitu razvijamo in izdelujemo orodja z namenom zanesljive serijske proizvodnje. Geometrijo, material, količine, kakovostne zahteve in življenjsko dobo ocenimo še pred določitvijo tehnične rešitve.
Kjer je smiselno, primerjamo alternative:
- eno- ali večgnezdno orodje,
- hladni ali vroči kanal,
- ločena ali družinska orodja.
Ker pokrivamo razvoj izdelka, DFM, izdelavo orodja, vzorčenje in serijsko brizganje, lahko odločitve pri orodju ocenimo tudi skozi njihov vpliv na kasnejšo ceno izdelka.
Pogosta vprašanja
Koliko stane preprosto orodje za brizganje?
Preprosto orodje se lahko začne pri nekaj tisoč evrih, vendar je končna cena močno odvisna od velikosti, geometrije, materiala, življenjske dobe in proizvodnih zahtev. Za smiselno ponudbo je praviloma potreben CAD model.
Zakaj so orodja za brizganje draga?
Orodje je natančen proizvodni sistem, ki zahteva konstrukcijo, precizno obdelavo, hlajenje, izmet, komponente, sestavo, prilagajanje, vzorčenje in validacijo.
Ali večgnezdno orodje stane več?
Praviloma da, vendar lahko zniža ceno kosa, ker v vsakem ciklu izdela več izdelkov.
Ali je vroči kanal vedno boljši?
Ne. Lahko zmanjša odpad in izboljša učinkovitost, vendar zviša investicijo in zahtevnost vzdrževanja.
Ali lahko DFM zniža ceno orodja?
Da. Spremembe podrezov, debelin sten, snemalnih kotov, delilnih ravnin in toleranc lahko poenostavijo orodje, še preden začnemo obdelovati jeklo.
Kaj je pomembnejše: cena orodja ali cena izdelka?
Pri serijski proizvodnji je treba oboje oceniti skupaj. Nekoliko višja investicija v orodje je lahko bolj ekonomična, če skozi življenjsko dobo projekta zniža cikel, odpad, vzdrževanje ali strojni strošek.
Načrtujete novo orodje?
Pošljite nam 3D model, predvidene količine, material in tehnične zahteve. Pregledamo lahko konstrukcijo izdelka, določimo ustrezen koncept orodja ter izračunamo investicijo v orodje in pričakovano serijsko ceno izdelka.
Cilj ni izdelati najcenejšega orodja. Cilj je izdelati pravo orodje za izdelek, količine in celotno življenjsko dobo proizvodnje.
